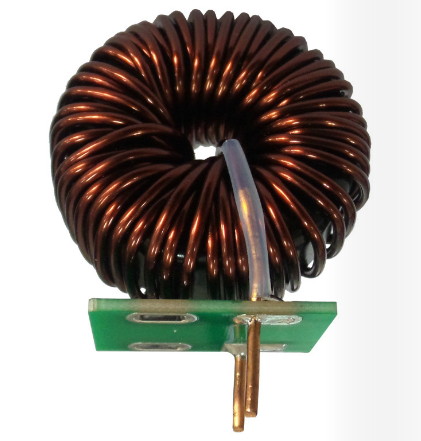

環形線圈電感

電感是電子元器件,主要由圓環形磁芯,對鐵粉,鐵氧體, 圍繞著它,或其他材料電線要做一個喇叭電感。縱場線圈被使用在廣泛的應用,如高頻線圈與變壓器。軟磁電感能有更高的問因素和更高的電感構造比同樣電磁線圈。這是很大程度上因?yàn)檩^小的圈數時需要提供一個封閉的核心磁性的路徑。這磁通在一個高滲透率只限于核心,禁閉所耗能量降低,可以被吸收到附近的物體,所以環形線圈提供一些芯。在幾何的磁場通量方向的螺紋環的中心,而軟磁通量方向平行的核心是環。

1.阻流作用：

線圈中的自感電動勢總是與線圈中的電流變化相對抗。主要可分為高頻阻流線圈及低頻阻流線圈。

2.調諧與選頻作用：

電感線圈與電容器并聯可組成LC調諧電路。即電路的固有振蕩頻率f0與非交流信號的頻率f相等，則回路的感抗與容抗也相等，于是電磁能量就在電感、電容之間來回振蕩，這就是LC回路的諧振現象。諧振時由于電路的感抗與容抗等值又反向，因此回路總電流的感抗最小，電流量最大（指f=f0的交流信號），所以LC諧振電路具有選擇頻率的作用，能將某一頻率f的交流信號選擇出來。
